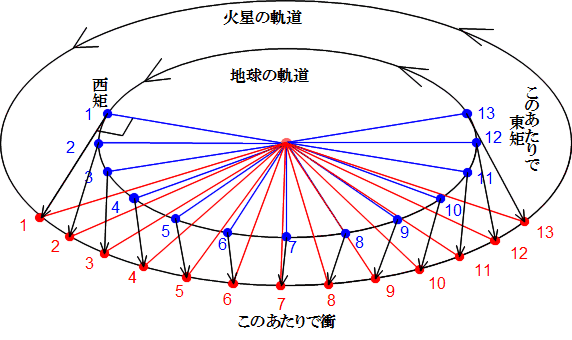

地球が太陽のまわりを1〜13まで回るとき、火星は1〜13まで移動する。2014年は1月13日西矩（せいく、火星が太陽に西側で、太陽−地球−火星が90°になること）、3月2日から逆行が始まり、4月9日に衝、逆行は5月20日まで続き、7月19日に東矩になった。これをイメージして、西矩から地球が18°、火星が9.6°ずつ太陽のまわりをまわり、東矩になるまでの地球と火星の位置関係を描き（左図）、そのときに地球から見た火星までの距離と火星の向きを、地球を固定した右図にコピーして天球に投影する。衝の位置付近（図では5〜9の位置あたり）、地球が火星を追い越すときに、火星の視運動が逆行（天球上を東から西）となることがわかる。
|
|

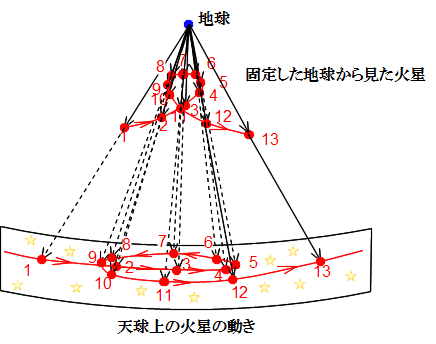

| まず円軌道で、火星の西矩から東矩までの、地球と火星の動き描く。その後、それぞれの位置での地球から見た火星までの距離と向き（矢印）を右図にコピーする。 | 矢印を天球まで延長し（点線）、火星の視運動を描く。最後に全体を縦方向に75％圧縮し、斜め上から見た感じの図にする。 |
